該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為4t；額定起重力矩為40t·m。
1、 概述

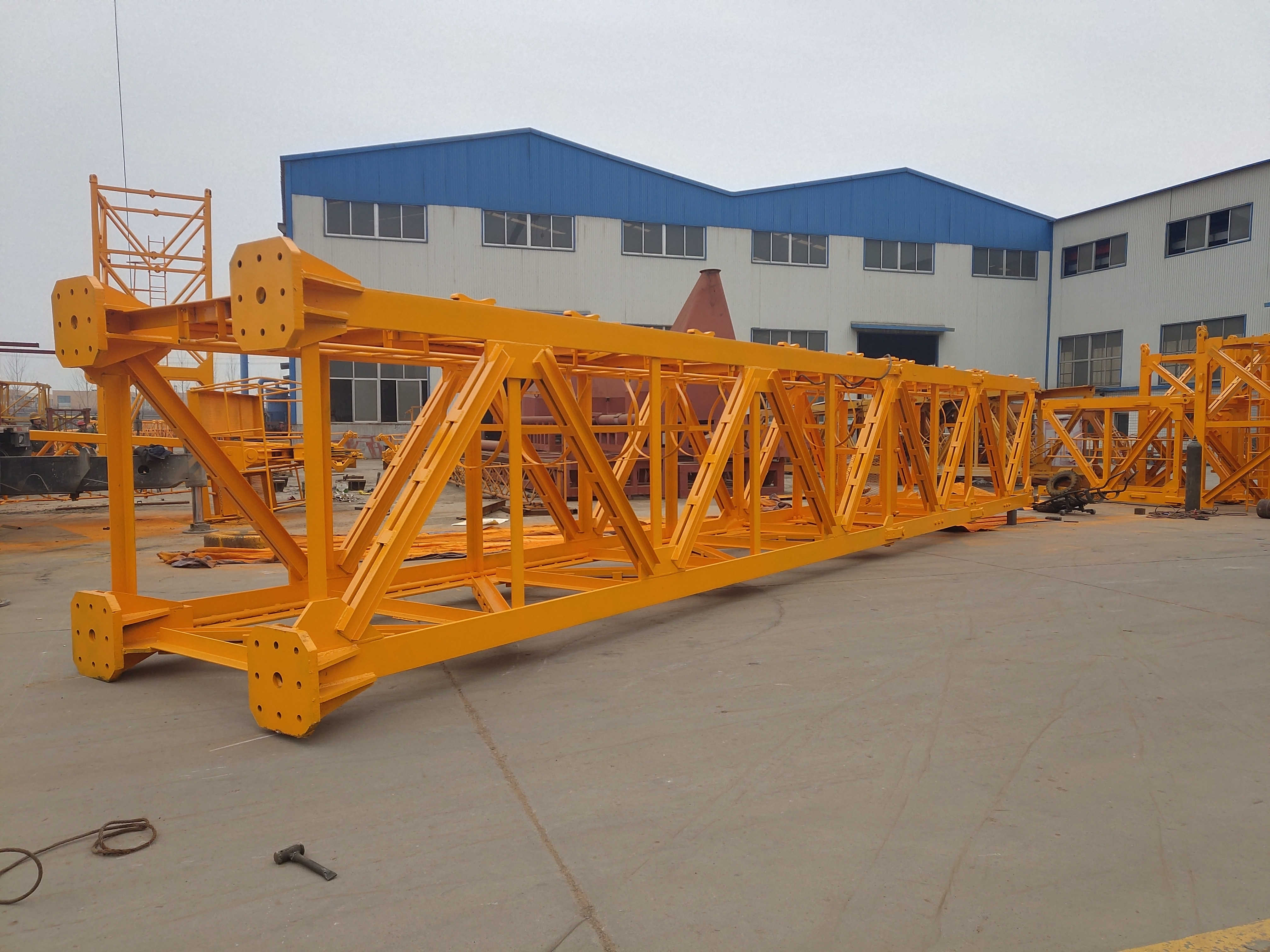

QTZ50(5008)塔式起重機是山東雙豐重工機械有限公司充分利用成組技術、組合設計技術及有限元分析技術，以“塔式起重機微機設計平臺”為工具，設計的起重運輸機械。
該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為4t；額定起重力矩為40t·m。
該機特點：
（1）最大工作幅度50米，增加了塔機的工作空間。
（2）整機外形美觀大方。
（3）工作方式多，使用范圍廣,有基礎固定、外墻附著兩種工作方式，適用于各種不同的施工對象；獨立起升高度30米，附著高度二倍率120米、四倍率60米。
（4）工作速度高，調速性能好，工作平穩，效率高。
起升機構采用三速電機和單速比減速器，能實現重載低速、輕載高速，最大速度可達67.14m/min。
小車變幅機構牽引小車在水平臂上變幅，具有良好的安裝就位性能。
回轉機構采用繞線電機配以行星齒輪減速器、液力偶合器，承載能力高，啟動平穩，工作可靠，具備抗風就位功能。
（5）吊臂采用剛性雙拉桿懸掛，剛性好、自重輕、端面小、風阻小、受力均勻、外形美觀。
（6）各種安全裝置齊全，可保證工作安全可靠。
（7）司機室獨立側置，視野良好，給操作者創造了良好的工作環境。
（8）使用方便維修簡單。
該機獨立工作狀態自重（不含配重、基礎）24.02t，總裝機容量26.7kW，廣泛適用于高層飯店、居民住宅、工業建筑等中型建筑工程，是廣大中小建筑企業理想的建筑施工機械。
2、 起重技術性能
2.1 技術性能參數表（表一）
表一 技術性能表
項 目 | 單 位 | 倍 率 | |||||||
α=2 | α=4 | ||||||||
額定起重力矩 | kN.m | 470 | |||||||
最大起重量 | t | 2 | 4 | ||||||
工作幅度 | m | 3 ～ 50 | |||||||
最大幅度起重量 | t | 0.8 | |||||||
最大起重量幅度 | m | 24.4 | 13.3 | ||||||
起升高度 | 獨立式 | m | 30 | ||||||
附著式 | 120 | 60 | |||||||
整 機 外 形 尺 寸 | 基 礎 | m | 十字形6×6 | ||||||
整機高度 | 獨立式 | 39 | |||||||
附著式 | 129.2 | ||||||||
起重臂端頭至回轉中心 | 51.2 | ||||||||
平衡臂尾部至回轉中心 | 11.86 | ||||||||
整機自重 | 獨立式（無配重） | t | 24.021 | ||||||
附著式（無配重） | 48.436 | ||||||||
配 重 | 10.2 | ||||||||
供電參數 | 電機總功率 | kW | 26.7 | ||||||
供電電壓 | 380V±10％ 50Hz | ||||||||
其 它 | 利用等級 | U5 | |||||||
載荷狀態 | Q2 | ||||||||
工作級別 | A5 | ||||||||
最大安裝高度工作風級 | 級 | ≤4 | |||||||
工作狀態風級 | 級 | ≤6 | |||||||
非工作狀態風級 | 級 | ≤11 | |||||||
允許工作溫度 | 0C | -20～+40 | |||||||
